地址类十六进制字母尽量按照题目要求大写。

1.题干

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
5）运行此文件，将得到的字符串以ctfshow{xxxxx}提交。
如：运行文件后 输出的内容为 Hello_World
提交的flag值为：ctfshow{Hello_World}
注：计组原理题型后续的flag中地址字母大写

6）立即寻址方式结束后eax寄存器的值为？

7）寄存器寻址方式结束后edx寄存器的值为？

8）直接寻址方式结束后ecx寄存器的值为？

9）寄存器间接寻址方式结束后eax寄存器的值为？

10）寄存器相对寻址方式结束后eax寄存器的值为？

11）基址变址寻址方式结束后的eax寄存器的值为？

12）相对基址变址寻址方式结束后eax寄存器的值为？

表面上考了很多知识点：

  • 立即寻址
  • 寄存器寻址
  • 直接寻址
  • 寄存器间接寻址
  • 寄存器相对寻址
  • 基址变址寻址
  • 相对基址变址寻址

但本质上反复做的事只有：先算出一个地址，再从这个地址读几个字节。

2.流水线

ELF 文件 ->操作系统加载到内存 ->CPU 执行指令 -> 寄存器里暂存数据 -> 按地址去内存读字符串

实际上反复发生的操作只有**“先算出一个地址，再从这个地址读几个字节”**

3.最小概念表

2.1 CPU

CPU 就是执行指令的硬件。
你可以先把它想成“真正动手干活的人”

2.2 寄存器

寄存器是 CPU 里面很小、很快的临时小格子，比如：

  • eax
  • ebx
  • ecx
  • edx
  • esi

它们容量很小，但速度很快，专门放“马上要用”的值。

2.3 内存

内存比寄存器大得多，用来放：

  • 程序代码
  • 字符串
  • 变量
  • 栈上的数据

2.4 地址

地址就是内存里某个位置的门牌号，比如 0x080490E8。

2.5 读内存

“读内存”就是：

  • 先拿到一个地址
  • 再去那个地址取内容

2.6 ELF

ELF 是 Linux 可执行文件格式。
可以把它理解成“Linux 下程序文件的标准包装盒”

它会告诉系统：

  • 这是个什么文件
  • 代码放在哪
  • 数据放在哪
  • 每一段加载到内存后应该放到什么地址

2.7 section

ELF 会分很多 section
这题你最关心两个：

  • .text：放机器指令
  • .data：放已经初始化好的数据

2.8 偏移

偏移不是绝对地址，而是“从某个起点往后走了多远”

比如：

  • 文件偏移：从文件开头往后数多少字节
  • msg + 4：从 msg 往后走 4 个字节

2.9 小端序

x86 是小端序。
最容易看到的现象是：

  • 内存里四个字节是 57 65 6C 63
  • 读进 32 位寄存器后常写成 0x636C6557

也就是：字节在内存里的排布顺序，和把它整体看成 32 位数时的显示顺序，不是同一个视角

4.为什么总要读内存

因为寄存器太小了

比如字符串 Welcome_to_CTFshow_PWN 很长，不可能整串都塞进 eax 这种小寄存器里。
所以字符串会放在内存里，而寄存器里通常只放：

  • 一个数字
  • 或一个地址

所以

  • mov ecx, msg ≠把整串字符串msg塞进 ecx
  • mov ecx, msg =把 msg 的地址放进 ecx

而mov eax, [esi]

才是

  • 去 esi 里存的那个地址
  • 从那个地址开始读内容
  • 把读出来的值放进 eax

[] 是这题最关键的符号

  • 没有 []：通常拿的是数字 / 地址本身
  • 有 []：通常拿的是“那个地址里的内容”

5. msg 是什么

在 Welcome_to_CTFshow.asm 里：

1
2
section .data
    msg db "Welcome_to_CTFshow_PWN", 0

它的意思是：

  • 用 db 一字节一字节地放数据
  • 放进去的数据是字符串 "Welcome_to_CTFshow_PWN"
  • 最后再补一个结尾的 0
  • **<font style="color:#DF2A3F;">msg</font>** 只是这串字节起始位置的标签

你可以把 msg 想成“这排柜子的第一个格子叫 msg”

6. 把字符串拆成字节 看上去就好点了^^

字符串是：

1
Welcome_to_CTFshow_PWN

前面的字节表如下：

偏移 字符 十六进制
msg+0 W 57
msg+1 e 65
msg+2 l 6C
msg+3 c 63
msg+4 o 6F
msg+5 m 6D
msg+6 e 65
msg+7 _ 5F
msg+8 t 74
msg+9 o 6F
msg+10 _ 5F
msg+11 C 43
msg+12 T 54
msg+13 F 46
msg+14 s 73
msg+15 h 68
msg+16 o 6F
msg+17 w 77
msg+18 _ 5F
msg+19 P 50
msg+20 W 57
msg+21 N 4E
msg+22 \0 00

这张表很重要，因为第 8-12 题本质上都是在这张表上找起点，再连续取 4 个字节。

7. 这题里的 ELF 结构怎么帮你找到 msg

这题不只是能从源码看出字符串，还能从 ELF 文件里机械地推出地址。

7.1 先取 ELF 头里的 4 个字段

在这个 ELF32 文件里，固定偏移位置有这几个值：

  • 文件偏移 0x20：e_shoff
  • 文件偏移 0x2E：e_shentsize
  • 文件偏移 0x30：e_shnum
  • 文件偏移 0x32：e_shstrndx

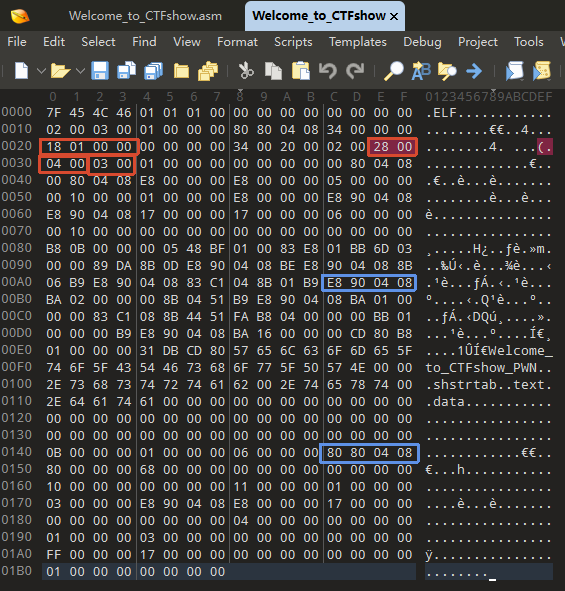

本题实际字节是：

  • 0x20：18 01 00 00 -> 小端 -> 0x118
  • 0x2E：28 00 -> 0x28
  • 0x30：04 00 -> 4
  • 0x32：03 00 -> 3

意思是：

  • section header 表从文件偏移 0x118 开始
  • 每项大小 0x28
  • 一共 4 项
  • 第 3 项是 section 名字字符串表

7.2 算出 section header 每项的起点

1
第 n 项起始偏移 = e_shoff + n * e_shentsize

已经算出：

  • e_shoff = 0x118
  • e_shentsize = 0x28

直接代入

∴第 0 项

0x118 + 0 * 0x28 = 0x118

第 1 项

0x118 + 1 * 0x28 = 0x118 + 0x28 = 0x140

第 2 项

0x118 + 2 * 0x28 = 0x118 + 0x50 = 0x168

因为：

2 * 0x28 = 0x50

第 3 项

0x118 + 3 * 0x28 = 0x118 + 0x78 = 0x190

因为：

3 * 0x28 = 0x78

为什么可以这么算
因为：

  • e_shoff 是整个 section header 表的开头
  • e_shentsize 是“每一项占多少字节”
  • 所以第 n 项，就是从表开头往后跳 n 个“项宽度”

7.3 找 .text 和 .data

ELF32 的 section header 里：

  • sh_name 在该项起始 +0x00
  • sh_addr 在该项起始 +0x0C
  • sh_offset 在该项起始 +0x10

第 1 项：

  • sh_name = 0x0B
  • sh_addr = 0x08048080
  • sh_offset = 0x80

第 2 项：

  • sh_name = 0x11
  • sh_addr = 0x080490E8
  • sh_offset = 0xE8

第 3 项是字符串表，它的 sh_offset = 0xFF。
跳到文件偏移 0xFF，可以看到：

1
00 .shstrtab 00 .text 00 .data 00

于是：

  • 偏移 0x0B 对应 .text
  • 偏移 0x11 对应 .data

所以：

  • .text 加载地址是 0x08048080
  • .data 加载地址是 0x080490E8

7.4 为什么 msg = 0x080490E8

因为 msg 就定义在 .data 开头，而 .data 的加载地址正好是 0x080490E8。
所以：

1
msg = 0x080490E8

7.5 为什么文件偏移 0xE8 对应内存地址 0x080490E8

对于同一个 section 里的字节，有一个很好用的换算关系：

text

目标文件偏移 = sh_offset + (目标内存地址 - sh_addr)

在本题里：

  • .data 的 sh_offset = 0xE8
  • .data 的 sh_addr = 0x080490E8

如果目标地址正好就是 .data 开头：

1
目标文件偏移 = 0xE8 + (0x080490E8 - 0x080490E8) = 0xE8

所以内存里的 msg 开头，正好对应文件偏移 0xE8。

什么是偏移

偏移就是“从某个起点往后数几格”。

例如：

  • msg + 4：从 msg 的起始地址往后走 4 个字节
  • 也就是从第 5 个字符开始

因为字节编号通常从 0 开始：

  • 第 0 个字节：W
  • 第 1 个字节：e
  • 第 2 个字节：l
  • 第 3 个字节：c
  • 第 4 个字节：o

所以 msg + 4 会指到 o

什么是 ELF

ELF 就是程序文件的组织方式。会告诉系统：

  • 这文件是不是可执行程序
  • 代码在哪一段
  • 数据在哪一段
  • 各段加载到内存后应该放到什么地址

所以去找 .data、找 sh_addr、找 sh_offset，本质上是在做这件事：

“先在文件里找到这段数据，再弄清它加载到内存后会出现在什么地址。”

最容易混淆的 3 组东西

地址 和 地址里的值 不是一回事。

msg 是地址，[msg] 才是那个地址里的内容。

文件偏移 和 内存地址 不是一回事。

一个是在硬盘文件里数位置，一个是在内存里数位置。

字节顺序 和 整数显示 不是一回事。

内存里是 57 65 6C 63，显示成 32 位整数会变成 0x636C6557

做题

附件是一个Welcome_to_CTFshow``(ELF)和Welcome_to_CTFshow.asm

asm 是汇编源代码文件，纯文本格式

它不是可执行文件，而是给汇编器（如 nasm）编译成机器码用的

这段代码主要是演示不同寻址方式，最后输出字符串

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
section .data
    msg db "Welcome_to_CTFshow_PWN", 0

section .text
    global _start

_start:

; 立即寻址方式
    mov eax, 11         ; 将11赋值给eax
    add eax, 114504     ; eax加上114504
    sub eax, 1          ; eax减去1

; 寄存器寻址方式
    mov ebx, 0x36d      ; 将0x36d赋值给ebx
    mov edx, ebx        ; 将ebx的值赋值给edx

; 直接寻址方式
    mov ecx, msg      ; 将msg的地址赋值给ecx

; 寄存器间接寻址方式
    mov esi, msg        ; 将msg的地址赋值给esi
    mov eax, [esi]      ; 将esi所指向的地址的值赋值给eax

; 寄存器相对寻址方式
    mov ecx, msg        ; 将msg的地址赋值给ecx
    add ecx, 4          ; 将ecx加上4
    mov eax, [ecx]      ; 将ecx所指向的地址的值赋值给eax

; 基址变址寻址方式
    mov ecx, msg        ; 将msg的地址赋值给ecx
    mov edx, 2          ; 将2赋值给edx
    mov eax, [ecx + edx*2]  ; 将ecx+edx*2所指向的地址的值赋值给eax

; 相对基址变址寻址方式
    mov ecx, msg        ; 将msg的地址赋值给ecx
    mov edx, 1          ; 将1赋值给edx
    add ecx, 8          ; 将ecx加上8
    mov eax, [ecx + edx*2 - 6]  ; 将ecx+edx*2-6所指向的地址的值赋值给eax

; 输出字符串
    mov eax, 4          ; 系统调用号4代表输出字符串
    mov ebx, 1          ; 文件描述符1代表标准输出
    mov ecx, msg        ; 要输出的字符串的地址
    mov edx, 22         ; 要输出的字符串的长度
    int 0x80            ; 调用系统调用

; 退出程序
    mov eax, 1          ; 系统调用号1代表退出程序
    xor ebx, ebx        ; 返回值为0
    int 0x80            ; 调用系统调用

先记住4 个字段（ELF32 固定位置）

e_shoff在文件偏移0x20，4 字节

e_shentsize在 0x2E，2 字节

e_shnum在0x30，2 字节

e_shstrndx在 0x32，2 字节

pwn5

看程序最后执行了什么系统调用

1
2
3
4
5
mov eax, 4
mov ebx, 1
mov ecx, msg
mov edx, 22
int 0x80
  • eax = 4：Linux 32 位下，系统调用号 4 是 write
  • ebx = 1：文件描述符 1 代表标准输出，也就是屏幕
  • ecx = msg：从 msg 开始输出
  • edx = 22：输出 22 个字节

为什么正好是这串字符串

"Welcome_to_CTFshow_PWN" 长度正好是 22

操作方法

复制两个文件到ubuntu

1.安装工具

1
sudo apt install -y nasm binutils

2.进入桌面目录并列出当前目录文件

1
2
cd ~/Desktop
ls

3.汇编：把.asm变成.o

1
nasm -f elf32 Welcome_to_CTFshow.asm -o Welcome_to_CTFshow.o
  • nasm：汇编器
  • -f elf32：是生成32位ELF目标文件
  • Welcome_to_CTFshow.asm：是 输入内容
  • -o Welcome_to_CTFshow.o：输出的半成品机器码

结果就会生成文件Welcome_to_CTFshow.o

4.链接：把.o变成可执行文件 并运行

1
ld -m elf_i386 -s -o Welcome_to_CTFshow Welcome_to_CTFshow.o
  • ld：链接器
  • -m elf_i386：生成 32 位可执行文件
  • -s：去掉符号表（让文件更小）
  • -o Welcome_to_CTFshow：输出可执行文件名
  • Welcome_to_CTFshow.o：输入目标文件

结果就会生成可执行的Welcome_to_CTFshow

1
./Welcome_to_CTFshow

./表示当前目录下

运行后输出Welcome_to_CTFshow_PWN

因为这串字符串已经写死在数据段中
ctfshow{Welcome_to_CTFshow_PWN}

pwn6：立即寻址

立即寻址就是 指令里直接写死一个数 CPU直接拿来用

逐步计算即可

1
2
3
mov eax, 11
add eax, 114504
sub eax, 1
  1. eax=11
  2. eax=11+114504=114515
  3. eax=114515-1=114514

ctfshow{114514}

pwn7:寄存器寻址

寄存器寻址就是从寄存器里取值，而不是从内存中取

1
2
mov ebx, 0x36d
mov edx, ebx

ebx=0x36d

而edx直接从ebx复制值

所以edx=0x36d

ctfshow{0x36D}

pwn8:直接寻址

直接寻址就是 地址直接写在指令里。

1
mov ecx, dword ptr [0x080490E8]

这题地址就直接写成了0x080490E8

实际上就会

  1. 去内存地址0x080490E8
  2. 从这里连续读4个字节
  3. 放入ecx

前面从ELF的.data段可以推出

msg=0x080490E8

也就是说这段内存地址就是字符串的起点

从msg读取四个字节就是W``e``l``c

也就是57 65 6C 63

小端读入寄存器：0x636C6557

ctfshow{0x636C6557}

pwn9:寄存器间接寻址

寄存器间接寻址就是 地址先放在寄存器里，再通过这个寄存器去访问内存

1
2
mov esi, msg
mov eax, [esi]

先把msg地址放进esi

再通过esi间接访问内存取4字节到eax

还是读取57 65 6C 63>0x636C6557

ctfshow{0x636C6557}

和第八题的区别就是

  • 第8题是地址直接写在指令里
  • 第9题是地址先放进esi，再通过esi去读

读到的仍然是同一个地方

pwn10:寄存器相对寻址

寄存器相对寻址就是 现有一个基准地址，再在这个地址基础上加一个偏移

1
2
3
mov ecx, msg
add ecx, 4
mov eax, [ecx]

ecx从msg起始地址偏移到msg+4

读取msg+4起始4字节6F 6D 65 5F(o``m``e``_)

小端结果0x5F656D6F

ctfshow{0x5F656D6F}

pwn11：基址变址寻址

1
2
3
mov ecx, msg
mov edx, 2
mov eax, [ecx + edx*2]

基址变址寻址 此处

  • ecx是基址
  • edx是变址寄存器
  • edx*2是缩放后的偏移
  • 所以最后访问的地址是[ecx + edx*2]

逐步计算

  1. ecx=msg
  2. edx=2
  3. 有效地址ecx+edx*2
  4. 代入得到msg+2*2=msg+4

读取msg+4起始4字节6F 6D 65 5F

ctfshow{0x5F656D6F}

pwn12：相对基址变址寻址

1
2
3
4
mov ecx, msg
mov edx, 1
add ecx, 8
mov eax, [ecx + edx*2 - 6]

相对基址变址寻址 就是在“基址变址”的基础上再额外加减一个常量偏移

逐步计算

  1. ecx=msg
  2. edx=1
  3. ecx=msg+8

最终有效地址msg+8+1*2-6=msg+4

仍然是从msg读4个字节

ctfshow{0x5F656D6F}
